Ersatzteile die im
Geschirrspüler häufig benötigt werden in Bildern
|
|
|
Diese
Seite soll Ihnen helfen das richtige Ersatzteil
für Ihre Spülmaschine auszuwählen indem Sie
wissen wie der Teil bezeichnet wird. Sie finden
bei uns Spülmaschinen und Geschirrspüler
Ersatzteile der meisten Hersteller. Viele
Ersatzteile sind auf Lager und sofort lieferbar.
Oft können wir auch passende Ersatzteile von
Zweitanbietern liefern die oft erheblich
günstiger sind als der Original - Ersatzteil.
|
 |
 |
 |
Geschirrkorb oben (
Oberkorb )und
Geschirrkorb unten ( Unterkorb ) laufen auf Rollen.
Rollen sind einzeln austauschbar und werden
allgemein als Korbrolle bezeichnet. Der
Besteckkorb wird in den Unterkorb gestellt. Alle
Körbe sind normalerweise als Ersatzteile
lieferbar. Bei vielen Körben kann man die
Korbstacheln auch noch einzeln tauschen.
|
Der Deckel des Salzbehälters
wird oft undicht oder bekommt Risse. Dann muss
er ausgetauscht werden. Den Sprüharm unten und
die Siebkombination aus Grobsieb und Feinsieb
sind auch häufig benötigte Ersatzteile
|
 |
 |
 |

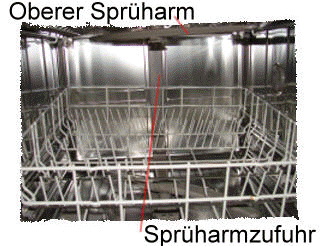

| Im
Bild oben erkennt man den Sprüharm oben. Die
Wasserversorgung für diesen wird als
Sprüharmführung oder Sprüharmzufuhr
bezeichnet. Sprüharme sind im allgemeinen sehr
gut auszutauschen. |
Schließt die Tür nicht mehr
richtig muss oft das Türschloss oder
Türverriegelung getauscht werden. Das Gegenstück
bezeichnet man oft als Haken
|

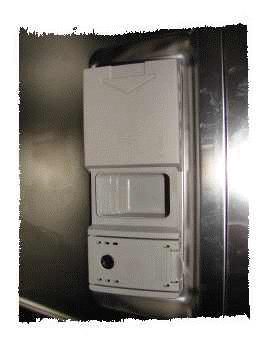

Die Dosierkombination ist für
die Verteilung des Spülmittels in der Maschine
verantwortlich und wird Elektromagnetisch oder
bei älteren Maschinen über Bimetall gesteuert.
|
 |
 |
 |
| Ein elektrischer
Aqua Stop, bei dem über ein Magnetventil der
Wasserzufluss von der Maschinensteuerung ein
bzw. ausgeschaltet wird. Doppelschlauchsystem !
Wenn der innere Wasserschlauch platzt wird das
Wasser im äußeren Schlauch in die Bodenwanne
geleitet. Dort wird über einen Schwimmerschalter
das Ventil sofort abgeschaltet. Als Ersatzteil
wird der elektrische Aqua Stop meist komplett
mit Schlauch und Kabel geliefert. Das Sieb kann
bei Verschmutzung Störungen verursachen.
Reinigen bringt Abhilfe. |
Die Umwälzpumpe meist eine
Zentrifugalpumpe saugt Wasser oder Lauge aus dem
Filtergehäuse an und führt die Lauge unter Druck
zu den Sprüharmen und Düsen. Läuft die
Umwälzpumpe nicht ist in vielen Fällen der
Betriebskondensator defekt. Geschütz ist die
Umwälzpumpe durch einen thermischen Motorschutz |
 |
 |
 |
| Die
Laugenpumpe pumpt die Waschlauge aus der
Maschine. Laugenpumpen sind ein reines
Verschleißteil und und oft geordertes
Ersatzteil. Im Bild der Anschluss einer
Laugenpumpe in der Spülmaschine. |
Bei vielen Spülmaschinen kann
man den Heizkörper einzeln austauschen, das ist
billiger als die Variante mit Durchlauferhitzer.
Dieser ist wesentlich teurer.
|
Die Heizung oder der
Durchlauferhitzer ist oft Anlass für
Reparaturen. Er ist zusätzlich durch einen
Überhitzungsschutz gesichert der bei etwa 100
Grad anspricht.
|
 |
 |
|
Das Bild zeigt eine
Ablaufpumpe Magnetpumpe eines
Geschirrspülers.
Erkennungszeichen ( Wenn der
Pumpenflügel von Hand gedreht wird
bewegt sich dieser ruckartig. ) Häufige
Fehler sind Undichtigkeiten und
Lagerschäden.
Wenn Pumpe im Betrieb klappert aber
nicht pumpt ist diese defekt.
|
|
 |
An der Unterseite
der Tür ist die Kabelzufuhr für die
Programmelektronik.
Vorsicht bei Reparaturen um die Kabel
nicht zu Beschädigen.
|
|

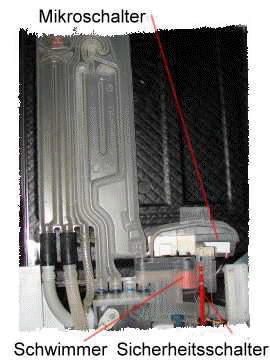

Im Bild oben die
Wassertasche mit Schwimmer und
Sicherheitsschalter
|
|
|
